PZA4/PZ4

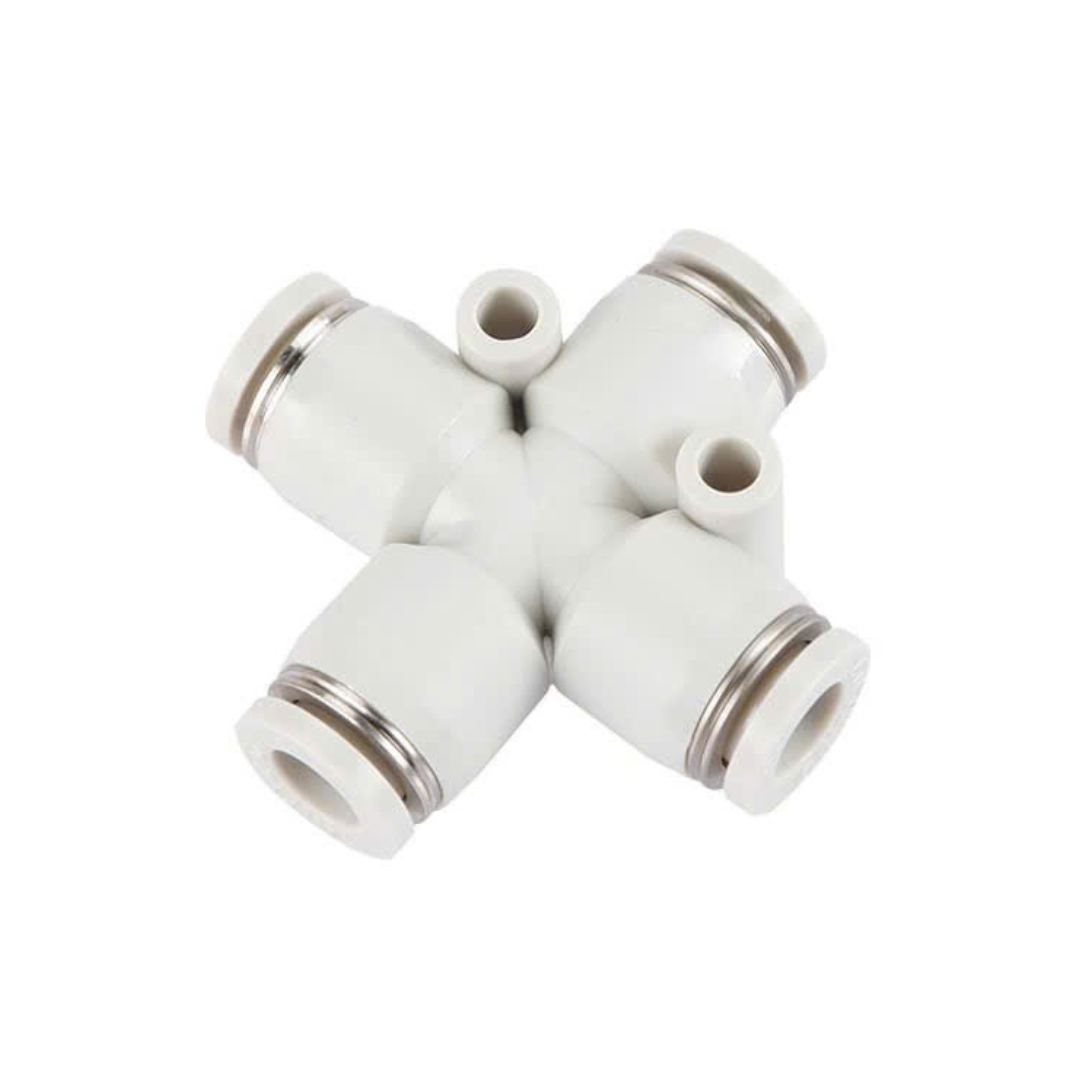

Cút nối nhanh chữ thập khí nén PZA4 / PZ4

Mô tả sản phẩm

Cút nối nhanh chữ thập khí nén PZA4 / PZ4 là loại khớp nối được thiết kế với bốn đầu nối ống, giúp phân chia và kết nối các đường ống khí nén trong hệ thống một cách thuận tiện và hiệu quả.

Nhờ cấu trúc dạng chữ thập, sản phẩm cho phép kết nối nhiều nhánh ống cùng lúc, giúp tối ưu hóa hệ thống dẫn khí và tiết kiệm không gian lắp đặt. Thiết kế kết nối nhanh giúp việc lắp đặt và tháo rời ống trở nên đơn giản, nhanh chóng mà không cần sử dụng nhiều dụng cụ.

Khớp nối còn được trang bị lỗ lục giác bên trong, giúp việc siết lắp trở nên dễ dàng hơn, đặc biệt phù hợp với những vị trí lắp đặt chật hẹp hoặc khó thao tác.

Thông số kỹ thuật

• Áp suất làm việc: 0 – 1 MPa

• Nhiệt độ làm việc: 0 – 60°C

• Môi chất sử dụng: Không khí, chân không

• Vật liệu: PU, PE và đồng

Sản phẩm được sản xuất từ vật liệu chất lượng cao, đảm bảo độ bền tốt, khả năng chịu áp lực cao và hoạt động ổn định trong hệ thống khí nén.

Đặc điểm nổi bật

• Thiết kế dạng chữ thập với 4 đầu nối ống

• Lắp đặt nhanh chóng, thao tác đơn giản

• Thân nhựa có thể xoay 360°, dễ dàng điều chỉnh hướng ống

• Đảm bảo độ kín khí tốt, hạn chế rò rỉ khí

• Dễ dàng kết nối và tháo rời ống PU khi cần bảo trì

Hướng dẫn sử dụng

• Cắt ống PU theo đường thẳng để đảm bảo đầu ống gọn gàng.

• Cắm thẳng ống vào đầu nối nhanh, tránh cắm nghiêng để đảm bảo độ kín.

• Khi cần tháo ống, nhấn nhẹ vào vòng đệm bên ngoài rồi rút ống ra.

Đường kính ngoài ống PU tương thích

• 4 mm

• 6 mm

• 8 mm

• 10 mm

• 12 mm

• 14 mm

Kích thước ren trong

• 01 = G1/8 – Đường kính ren 9 mm

• 02 = G1/4 – Đường kính ren 12 mm

• 03 = G3/8 – Đường kính ren 15 mm

• 04 = G1/2 – Đường kính ren 19 mm
