PB4-M5

Cút nối nhanh chữ T ren ngoài khí nén PB4-M5

Mô tả sản phẩm

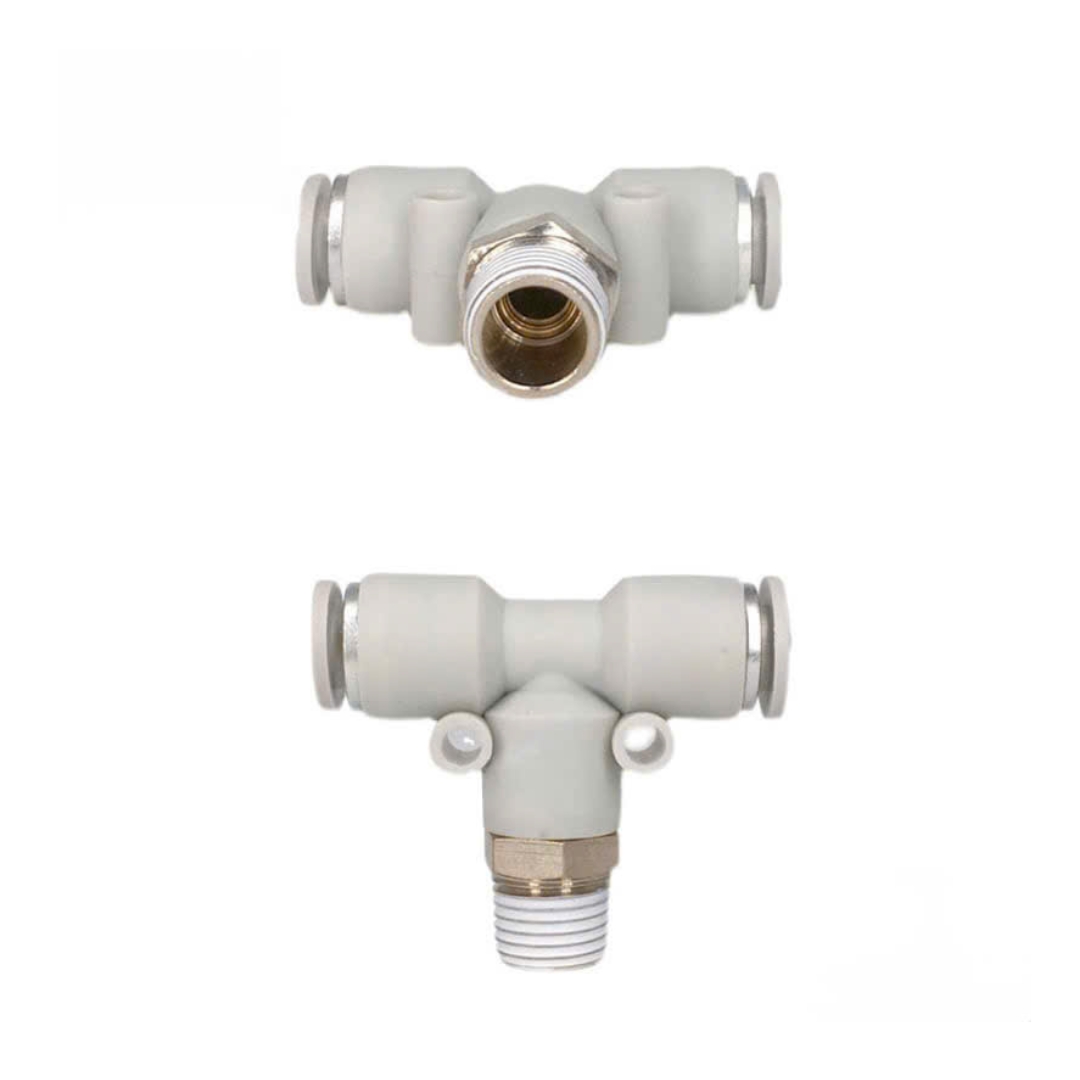

Cút nối nhanh chữ T ren ngoài PB4-M5 là loại khớp nối khí nén được thiết kế theo dạng chữ T, với một đầu ren ngoài và hai đầu kết nối ống, giúp phân nhánh và kết nối các đường ống khí nén trong hệ thống một cách thuận tiện.

Sản phẩm được sử dụng phổ biến trong các hệ thống khí nén công nghiệp, máy móc tự động hóa và thiết bị cần chia nhánh đường khí. Nhờ thiết kế kết nối nhanh, việc lắp đặt và tháo rời ống dẫn khí trở nên đơn giản, giúp tiết kiệm thời gian thi công và tối ưu không gian lắp đặt.

Khớp nối được trang bị lỗ lục giác bên trong, giúp người dùng dễ dàng siết lắp bằng dụng cụ, đặc biệt thuận tiện khi lắp đặt tại các vị trí khó thao tác hoặc không gian hẹp.

Thông số kỹ thuật

• Áp suất làm việc: 0 – 1 MPa

• Nhiệt độ làm việc: 0 – 60°C

• Môi chất sử dụng: Không khí, chân không

• Vật liệu: PU, PE và đồng

Sản phẩm được chế tạo từ vật liệu chất lượng cao, mang lại độ bền tốt, khả năng chịu áp lực cao và đảm bảo hoạt động ổn định trong hệ thống khí nén.

Đặc điểm nổi bật

• Thiết kế chữ T với 1 ren ngoài và 2 đầu nối ống

• Lắp đặt nhanh chóng, thao tác đơn giản

• Thân nhựa có thể xoay 360°, dễ dàng điều chỉnh hướng lắp đặt

• Độ kín khí tốt, hạn chế rò rỉ khí

• Dễ dàng kết nối và tháo rời ống PU khi cần bảo trì hoặc thay thế

Hướng dẫn sử dụng

• Cắt ống PU theo đường thẳng để đảm bảo đầu ống gọn gàng.

• Cắm thẳng ống vào đầu nối nhanh, tránh cắm nghiêng để đảm bảo độ kín.

• Khi cần tháo ống, nhấn nhẹ vào vòng đệm bên ngoài rồi rút ống ra.

Đường kính ngoài ống PU tương thích

• 4 mm

• 6 mm

• 8 mm

• 10 mm

• 12 mm

• 14 mm

Kích thước ren trong

• 01 = G1/8 – Đường kính ren 9 mm

• 02 = G1/4 – Đường kính ren 12 mm

• 03 = G3/8 – Đường kính ren 15 mm

• 04 = G1/2 – Đường kính ren 19 mm
